电磁干扰扫描仪
一款自主品牌国产化的电磁兼容测试设备
随着电子技术的快速发展，电子产品的集成度越来越高，电磁兼容问题就显得日益突出。如何设计出符合电磁兼容标准的产品成为工程师们急需解决的难题。电磁兼容问题的三要素即干扰源、耦合途径和敏感设备，搞清楚这几个要素是解决电磁兼容问题的前提。由于电磁干扰看不见、摸不着的特点，基于目前的通用仪器（如 EMI接收机和频谱分析仪等）无法清晰，直观的展示出干扰源和耦合途径。电磁干扰扫描仪有效的解决了这一问题。
什么是电磁干扰扫描仪？
电磁干扰扫描仪（Electromagnetic interference scanner）又称 EMI扫描仪，是属于电磁兼容测试设备，具备干扰频谱分析、定频干扰成像功能。仪器主要由自动定位扫描模块、数据采集模块和自动分析软件三部分组成，通过自动定位装置携带传感器对 PCB板、小型电子设备、器件等产品进行表面电磁场强度逐点扫描，数据采集处理设备对电磁场数据进行记录，最终通过自动分析软件将电磁场强度数据予以修正后，再以彩色图像形式呈现被测产品表面的电磁干扰分布。

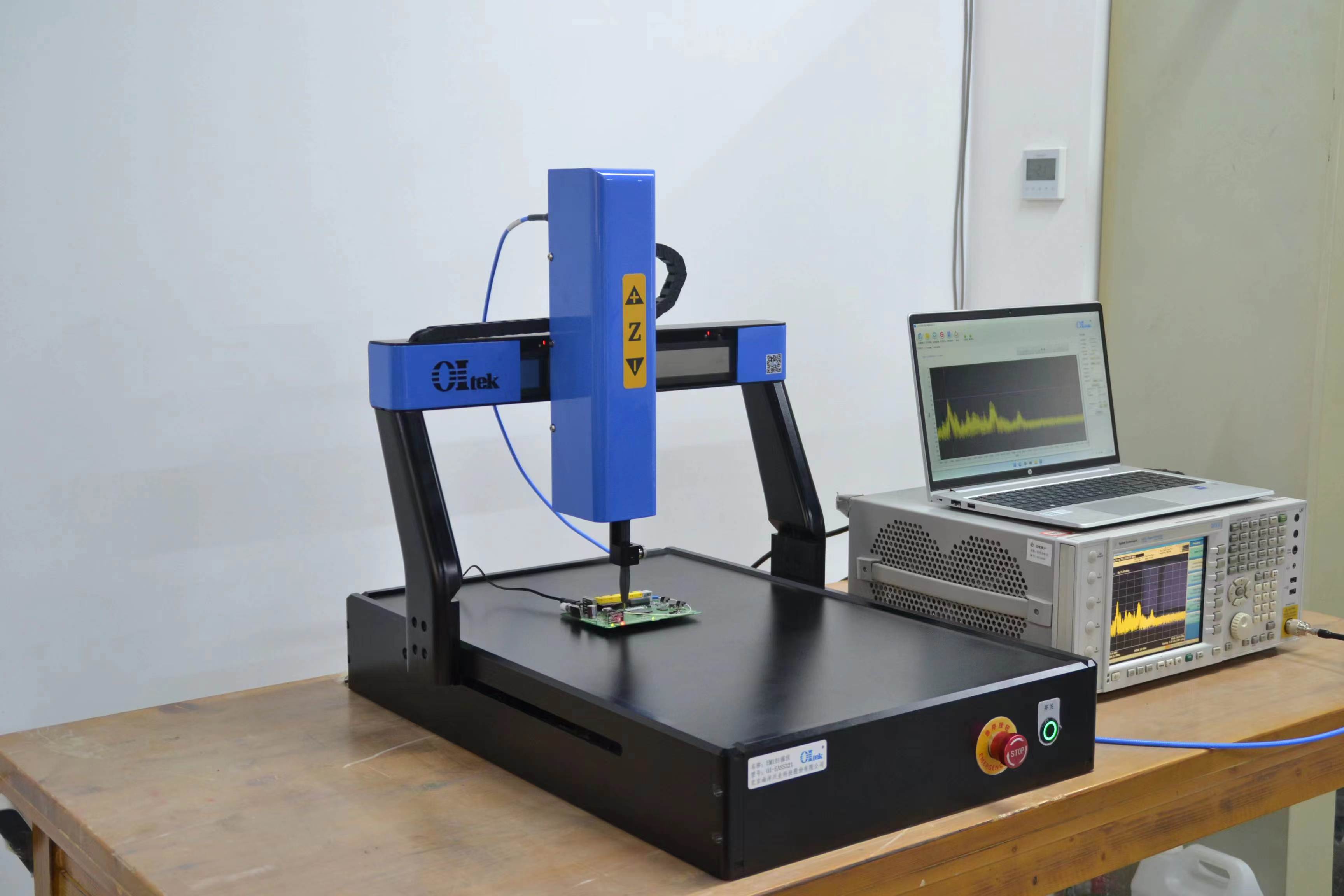

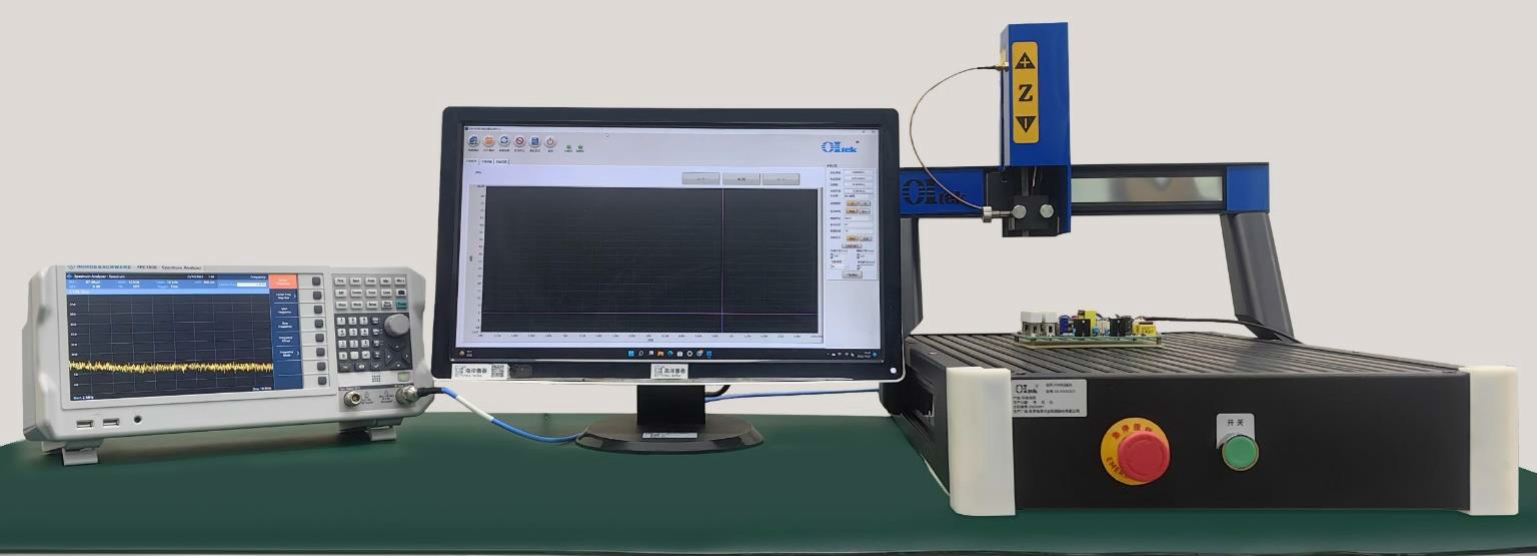

图 1 OI-EAS系列电磁干扰扫描仪（标配不包含频谱分析仪、EMI接收机、近场探头、前置放大器和电脑
工程师为什么选择OItek®的OI-EAS系列EMI扫描仪:
➢ 高度智能化、可视化、专业化的电磁干扰扫描仪；
➢ 设备参考了 GB9254、GB18655、GJB151B等相关电磁兼容测试标准；
➢ 可用于测试 PCB板、小型电子设备、器件等产品的电磁兼容性；
➢ 兼容性强：兼容市面上主流的频谱分析仪、EMI接收机和近场探头组等；
➢ 频率覆盖范围宽：9kHz～40GHz；
➢ OIEMI-Scanner软件具有采集可靠、界面可视化和复杂分析的特点，可在电子器件上方某一空间范围内进行检测；
➢ 精确快速地评估近距离磁场和电场，并对测量结果进行多种分析和处理，还能快速地输出图像和数据，生成测试报告；
➢ 多种选件柔性组合，满足您不同测试需求。
性能和优势：
采用高端技术：
提供高精度三向定位装置，范围可达 400×300×200mm，重复定位精度更是高达±0.2mm。
应用广泛
应用于 PCB板、小型电子设备、器件等产品的电磁干扰成像，帮助工程师直观的看到干扰源及传播路径。可应用于研发阶段的电磁干扰分析，也可应用于生产阶段的 EMI一致性批量抽检。
兼容性强
兼容市面上流行的多品牌、多型号的频谱分析仪、EMI接收机或近场探头组，频率覆盖范围：9kHz～40GHz，满足不同的测试需求。

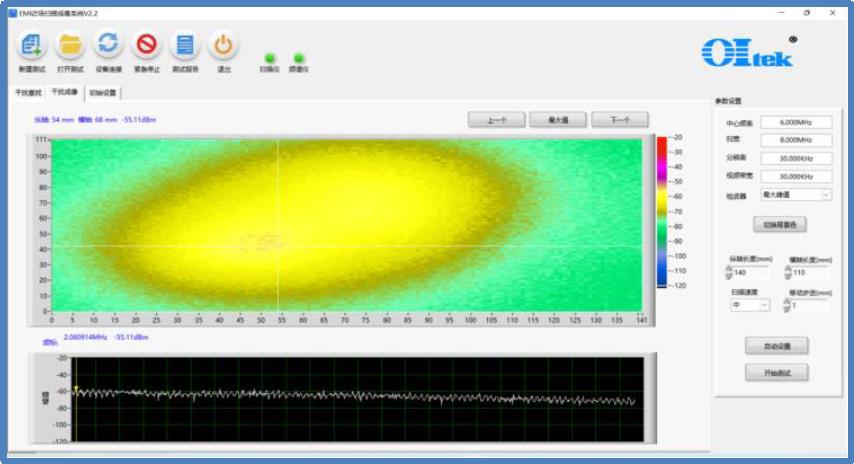

OIEMI-Scanner专业软件

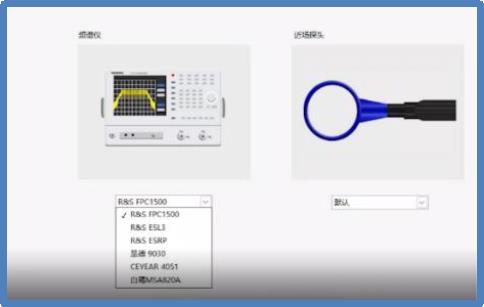

OIEMI-Scanner软件支持多品牌、多型号频谱分析仪、EMI接收机，是一款评估软件，旨在对 PCB板、小型电子设备、器件等产品的电磁兼容性（EMC）测量进行可靠采集、快速交互式可视化和复杂分析。该软件可在 PCB板、小型电子设备、器件等产品上方的某一平面或某一空间范围内进行检测，可显示测量结果，从而精确快速地评估近距离磁场和电场，并对测量结果进行多种处理和分析；它还能方便地输出图像和数据，生成测试报告，如文档或进一步的数学分析。

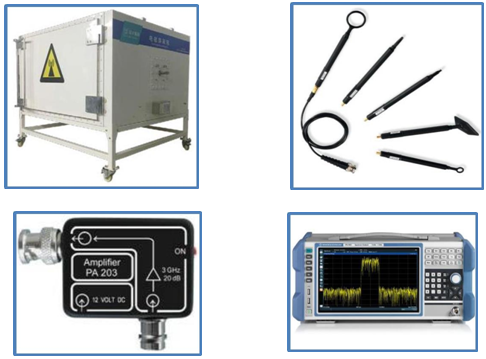

多种选件，柔性组合
◆ 不同尺寸规格电磁屏蔽箱，有效隔绝环境电磁干扰，保证测试准确性；
◆ 不同性能频谱分析仪、EMI接收机，覆盖 9kHz～40GHz频率，满足不同测量需求；
◆ 不同规格近场探头选件，覆盖 100kHz～40GHz频率，适应不同被测对象；
◆ 不同增益低噪声放大器选件，典型 20dB、30dB等增益，提高测试灵敏度。
