电磁兼容与射频测试系统解决方案
OI-EMCC系列电磁兼容暗室
电磁兼容暗室亦称半电波暗室。它是在电磁屏蔽室的基础上，在内壁四墙及顶板上装贴
电磁波吸收材料，地面为理想的反射面。从而模拟开阔场的测试条件。因壁面无反射波存在，
故在辐射发射与接收测试中，测量的精度较高，是目前国内外流行的和比较理想的 EMC 测试场地。这种暗室因为是开阔场的代替场地。所以完全沿用开阔场的标准测量方法。电磁兼容暗室目前主要有 3 米法暗室，5 米法暗室，10 米法暗室等规格，分别是按照 3 米，5 米和 10米测试距离设计，也可根据用户实际情况定制暗室的具体尺寸（如 1 米法汽车零部件暗室）。
核心部件：
1.吸波材料
电磁兼容暗室的吸波材料采用复合形式，即铁氧体材料和吸波尖劈材料组合使用.
铁氧体吸波材料：
铁氧体是一种高性能、超薄型吸波材料，通过在精密机械加工的铁氧体片背面铺一层已调谐的绝缘层制造而成。
与非机械加工的铁氧体相比， 本铁氧体片的优点是上好的适应性和极小的尺寸容许偏差：铁氧体片之间的间隙对于整个暗室和吸波材料的性能至关重要，经过精密加工，铁氧体片每一片所有六个边的容许偏差为± 0.13毫米。
铁氧体用螺钉连接件固定在暗室的墙面和顶部的电介质材料之上，螺钉为非金属材质，安装后不影响暗室反射性能，通常情况下不会生锈。
图：铁氧体 安装外观
本铁氧体超薄外形使得暗室空间可以更紧凑、经济，而性能和工作量相同。机械固定在暗室墙壁上，这使得铁氧体片之间的间隙最小，从而提高了暗室的性能。
电磁兼容暗室的主要规格：暗室中转台和天线塔
铁氧体吸波材料性能指标：
角锥吸波材料

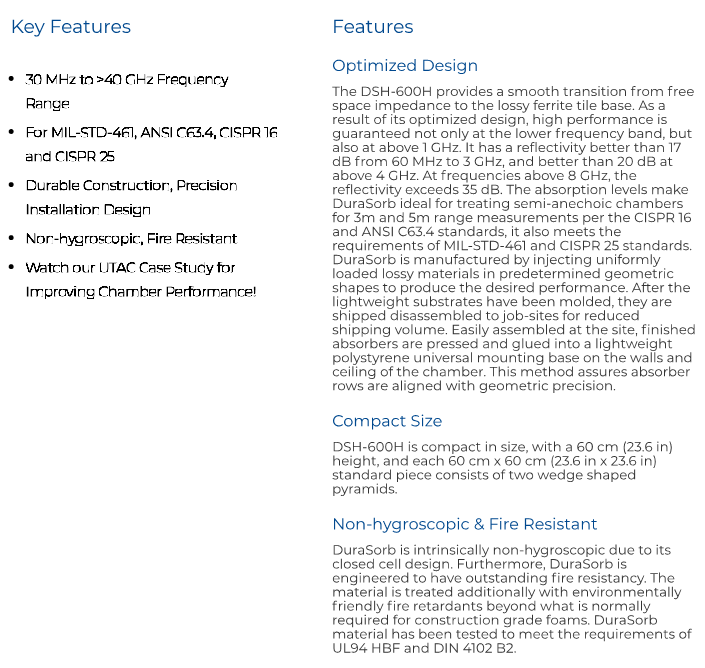

600H型角锥吸波材料是一种进口环保型硬质环保型宽带吸收体，高度为600mm，广泛用于各种微波暗室内壁铺装以及暗室内测试设备掩盖等。在垂直入射和斜入射条件下，具有极好的宽带性能，同时还具有良好的散射和隔离衰减性能，适合于暗室内的各个部位，此材料具各种不同高度，以满足不同的技术需要。

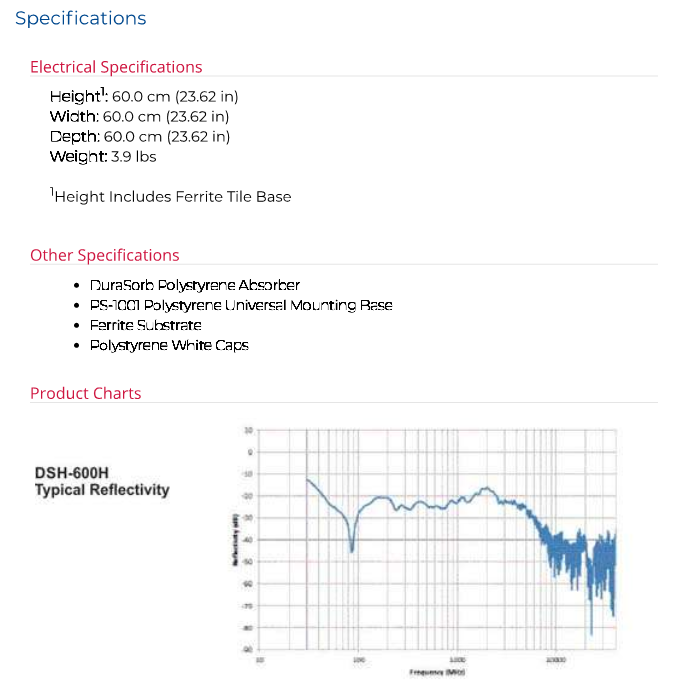

角锥吸波材料性能指标：

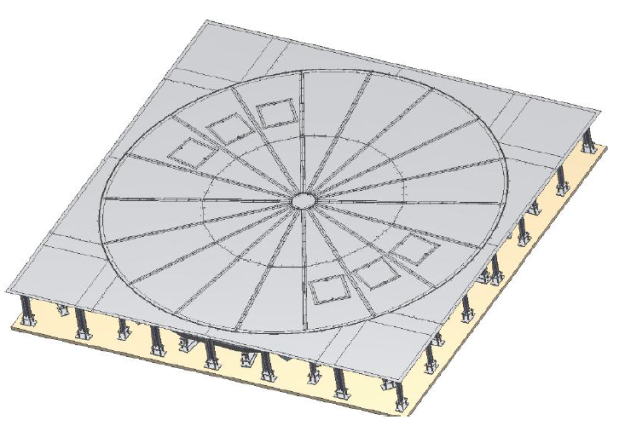

2.转台和天线塔
转台和天线塔用于民标电磁干扰（EMI）测试，被测设备可在转台上进行360度旋转测试，EMI接收天线可在天线塔上在1~4米高度测试并进行天线水平和垂直极化的切换。转台和天线塔共用一个控制器，控制仪器自主研发的电磁兼容自动测试软件控制，可进行自动测试。
OI-EMCC03型暗室是按照3m测试距离设计的半电波暗室，尺寸一般为9m（长）×6m（宽）×6m（高），主要由３米法主暗室及配套控制室和功放室等组成，用于3m距离的辐射抗扰度测试和辐射发射的符合性测试。
OI-EMCC05型暗室是按照5m测试距离设计的半电波暗室，尺寸一般为12m（长）×8m（宽）×6m（高），主要由5米法主暗室及配套控制室和功放室等组成，用于5m距离的辐射抗扰度测试和辐射发射的符合性测试。
OI-EMCC10型暗室是按照10m测试距离设计的半电波暗室，尺寸一般为21m（长）×12m（宽）×９m（高），主要由10米法主暗室及配套控制室和功放室等组成，用于10m距离的辐射抗扰度测试和辐射发射的符合性测试。
电磁兼容暗室可以覆盖CISPR、EN、FCC、GB、GJB等多种标准，具备升级到全电波暗室的能力。可广泛应用于航空航天，IT产品，家用电器，医疗器械，汽车零部件，军工电子产品，工业电子用品，通信等领域的电磁兼容测试。
技术指标
1．静区
3米测试距离下， 暗室静区为直径2m、高2.5m的圆柱体
10米测试距离下，暗室静区为直径5m、高2.5m的圆柱体。
2．屏蔽效能SE （含主暗室、功放室、控制室、其它屏蔽室）
测试频率范围为9kHz-18GHz，满足EN 50147和GB/T 12190的要求，所有设施及配套部件都不会影响屏蔽性能。
电波暗室的屏蔽效能如下：
|
频率 |
衰减量 |
场源 |
|
10 kHz |
≥70 dB |
磁场 |
|
10kHz |
≥100 dB |
电场 |
|
100kHz |
≥100 dB |
磁场 |
|
100kHz |
≥110 dB |
电场 |
|
1MHz |
≥100 dB |
磁场 |
|
1MHz |
≥110 dB |
电场 |
|
100MHz |
≥110 dB |
电场 |
|
<1GHz |
≥100 dB |
平面波 |
|
>1GHz |
≥100 dB |
平面波 |
|
10GHz |
≥100 dB |
平面波 |
|
18GHz |
≥100 dB |
平面波 |
3.归一化场地衰减NSA
在30MHz～1GHz频率范围内，按照CISPR22、CISPR16-1-4、ANSI C63.4的最新版本进行测试：3米测试距离静区最小直径不小于2米，高度2.5m。10米测试距离，静区最小直径不小于5米，高度2.5m。在暗室的中轴线上，同转台同轴心。发射天线分别放置在转台中、前、左、右和后五个位置上进行测量，暗室可确保在静区内测量的场地归一化衰减（NSA）: 优于±3.0dB
4. VSWR 驻波比特性
符合ANSI C63.4，CISPR16-1-4（2007），CISPR22最新版本的要求。根据CISPR16-1-4-2007来测量，电波暗室在频率范围1-18GHz内的场地电压驻波比满足相关要求，测试距离3米，测试静区直径2m、高度2.5m 圆柱，测试距离10米，测试静区直径2m、高度2.5m 圆柱，1～18 GHz SVSWR≦5.5dB。
5.场均匀性FU
暗室的场地均匀性按照ISO11451、ISO11452、SAEJ1113-21、IEC/EN61000-4-3在30MHz到18GHz测试频率范围内，在测试区域内的反射能量，应小于直接入射能量至少10dB。在距地面高度0.8m高的1.5m×1.5m的垂直平面内，测试的16点中的75%的点的场强幅值偏差应在0～＋6dB之内。
6.环境背景噪声
在无EUT的情况下，暗室内空间环境的背景噪声在30MHz～18GHz 的频率范围内，测试电平比CISPR 22 Class B所规定B级的限值的电平至少低10dB（峰值）。
