电磁兼容与射频测试系统解决方案

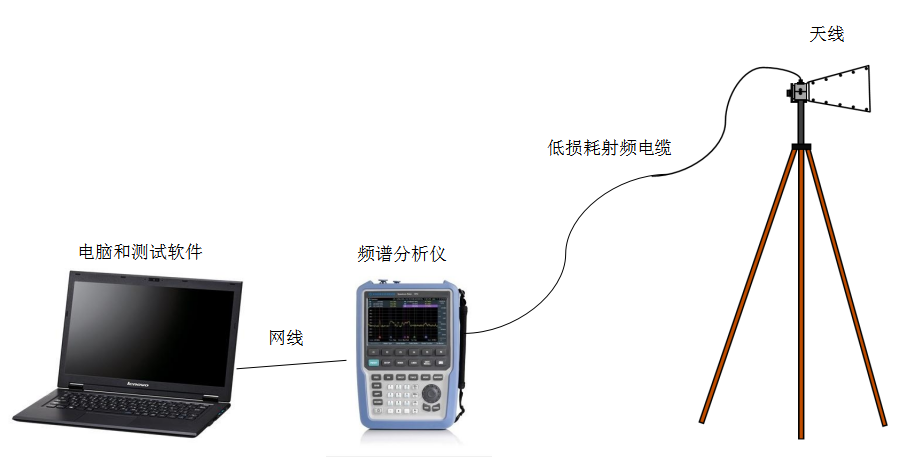

便携式测试系统
主要特点：
1.主要监测电磁干扰频率范围：10Khz~~18Ghz；
2.便携性：轻便，体积小，便于携带；
3.易用性：系统安装简单，使用方便；
4.可靠性：为天线加装天线罩，配备便携包装箱，在使用和运输过程中对天线进行保护；
电脑主机要求
I5处理器，8G以上内存，512G以上硬盘，屏幕不小于14英寸，屏幕分辨率不小于1920*1080，USB3.0接口3个，RJ45接口一个。

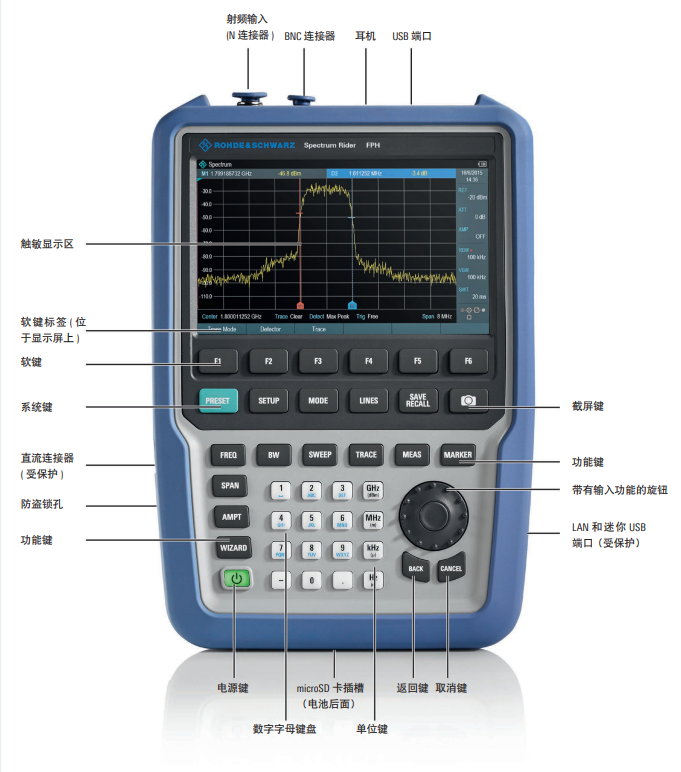

- 频谱分析仪
主要特点：
频率范围：5kHz~20GHz
底噪：典型值-163dBm（10MHz至3GHz，预放开）
TOI测量值：+10dBm（频率2.4GHz）
适合外场使用：，2.5Kg重，背光键盘，快速启动，不反光屏幕，小巧尺寸，坚固外壳
大型彩色显示屏，可使用触控及手势操作
支持测量预定义、提高测量速度以及避免出错的测量向导
用于航空航天及国防、无线通信、广播、无委和教育等各个行业的功能和选件
通过密钥可轻松且经济高效地升级所有选件。
特性和优点：
灵活：频率范围可扩展
每个型号的FPH均可以扩展频率范围
性能：一流的显示平均噪声电平（DANL）
FPH的DANL低至-146dBm（典型值）。DANL较低，表明分析仪可捕获微弱信号。开启前置放大器（选件），将灵敏度进一步低至-162dBm(20MHz至3GHz)。
便携：仅重2.5kg
FPH采用人体工程学设计，小巧轻便。该款一起随附便于使用的边带，可在短测量周期内为用户双手提供支撑。另外随附皮套（HA-Z322）以进行免提操作，该皮套含精心设计的安全带，可将仪器重量均匀分不到人体。
耐用：一次充电可续航一整日
FPH电池可支持一整日现场工作。仪器开启时，电池充电需要4小时。仪器关闭或使用外部充电器时充电速度更快，只需3.5小时。
可用性：触摸屏手势、防反光屏幕和背光键盘
用户界面操作与智能手机一样简单，可增强用户体验。触摸屏操作不仅限于菜单栏，用户还可以移动频谱、放大/缩小范围以及增加/删除标记等。

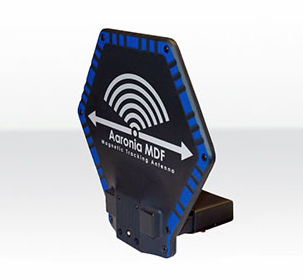

- 低频磁场天线
天线满足台站通信类高频2.8MHz~22MHz频率范围测试要求。
• 最大输入功率： /
• 前置放大器： 35dB
• 换算系数： 1 (0 dB A/m is 0dBm)
• 标准阻抗： 50欧姆
• 射频连接： SMA
• 温度范围： - 40°C to +60°C
• 重量： 360g

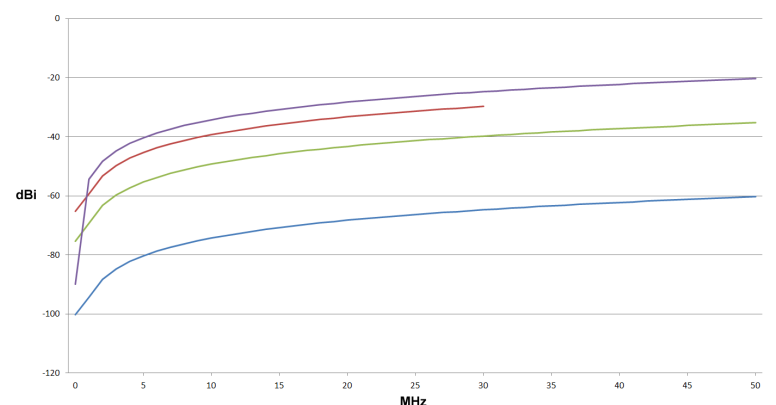

天线增益：见红色部分

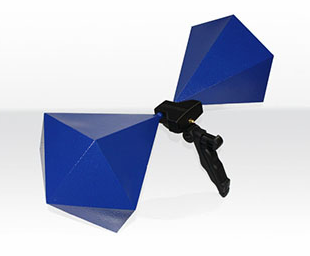

- 中频天线
天线满足台站通信类甚高频以上频率范围测试要求。
频率范围： 30MHz-1GHz
• 校准点： 194(5MHz步进)
• 最大输出功率： 100mW AM
• 增益： 9dBi至41dBi
• 天线系数： 20-33dB/m
• 标准阻抗： 50欧姆
• 射频连接： SMA
• 三脚架： 1/4''
• 重量： 1300g
• 尺寸（L/W/D）： 540x225x225mm

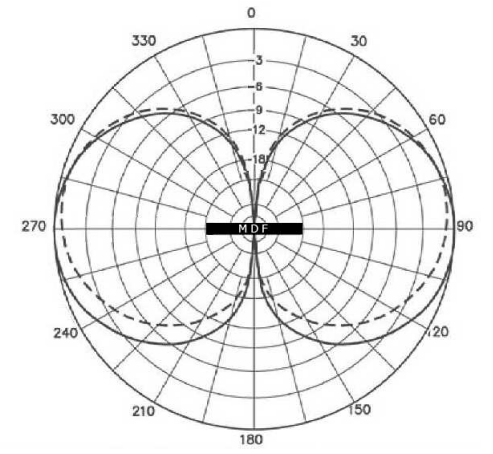

方向性：

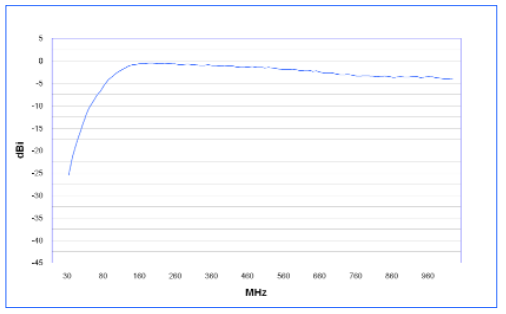

天线增益：

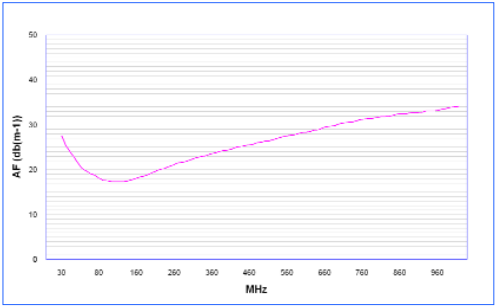

天线修正系数：
- 高频喇叭天线
频率范围： 700MHz-18GHz
• 最大输入功率： 500W（峰值）
• 增益： 2至17dBi
• 驻波比： < 3：1
• 天线系数： 见系数图
• 标准阻抗： 50欧姆
• 射频连接： N型
• 温度范围： -40°C to +85°C
• 相对湿度： 0% to 95%
• 重量： 1400g
• 尺寸（L/W/D）： 235 x 252 x 175 mm

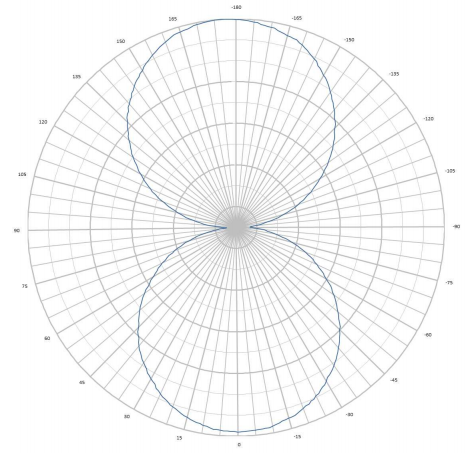

方向性：

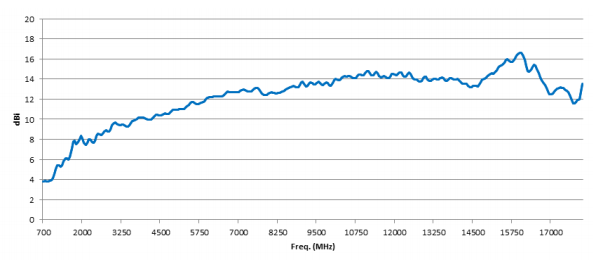

天线增益：
天线修正系数：
